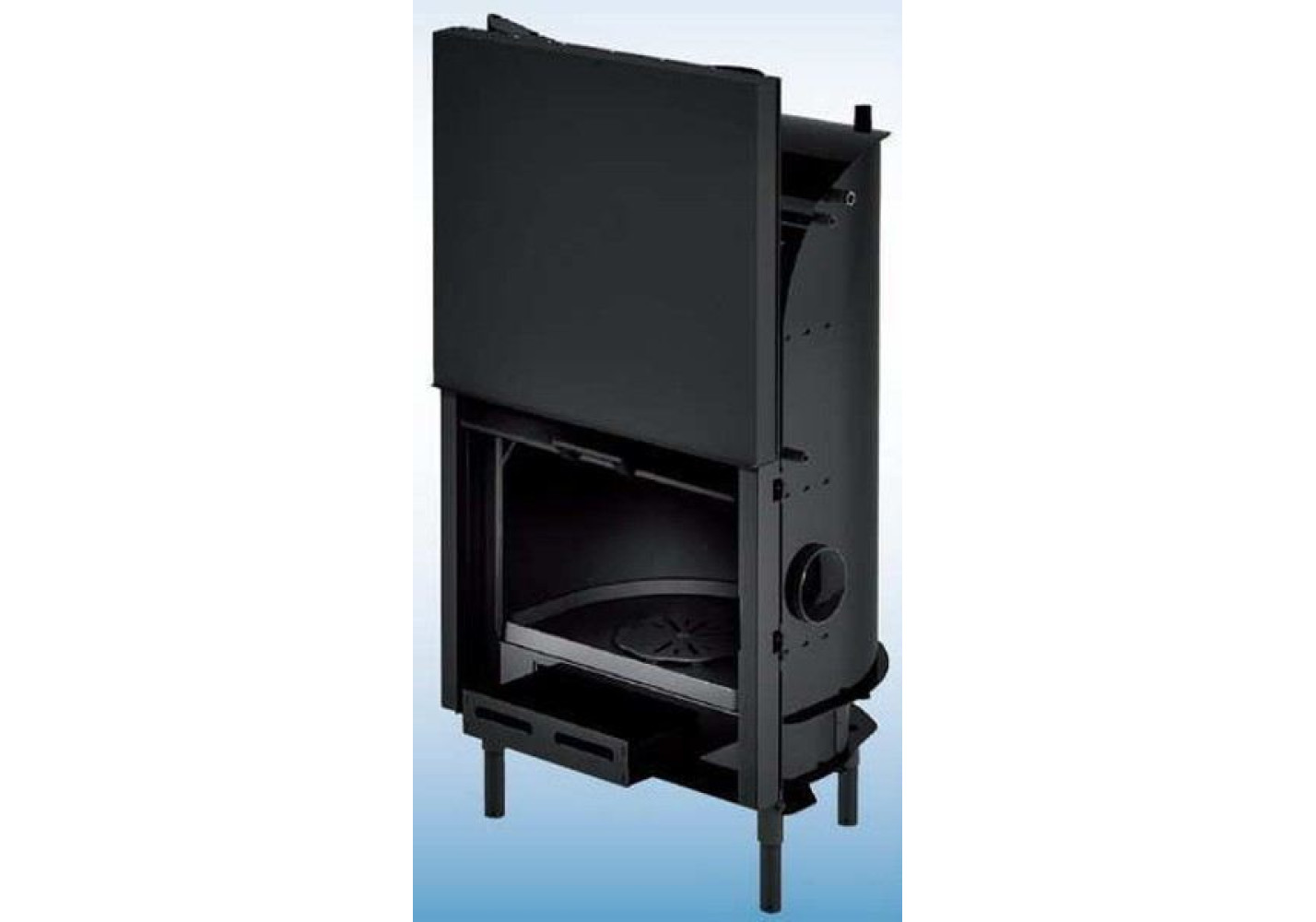

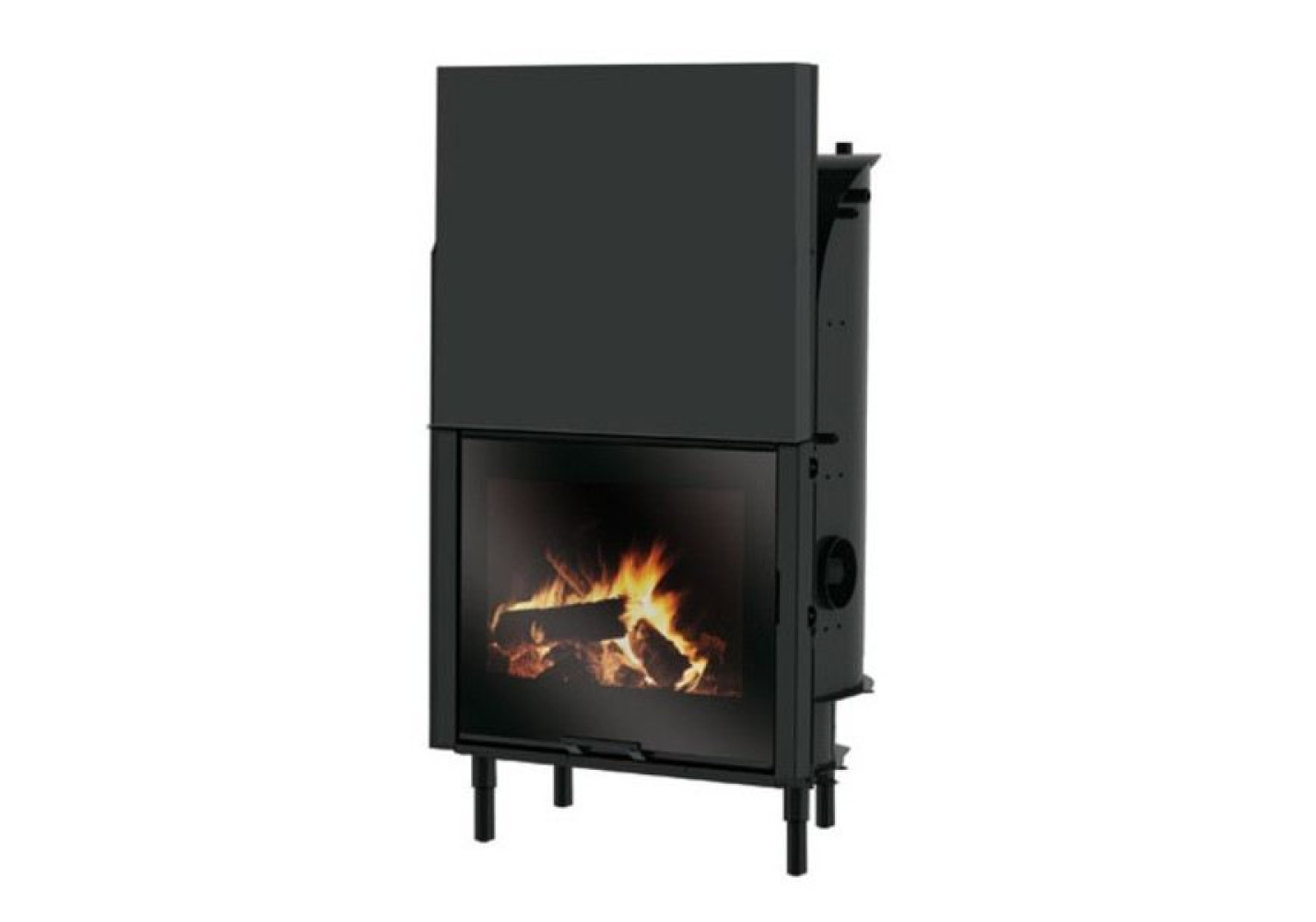

Каминная топка с водяным контуром H2Oceano 15 Edilkamin с открытым баком

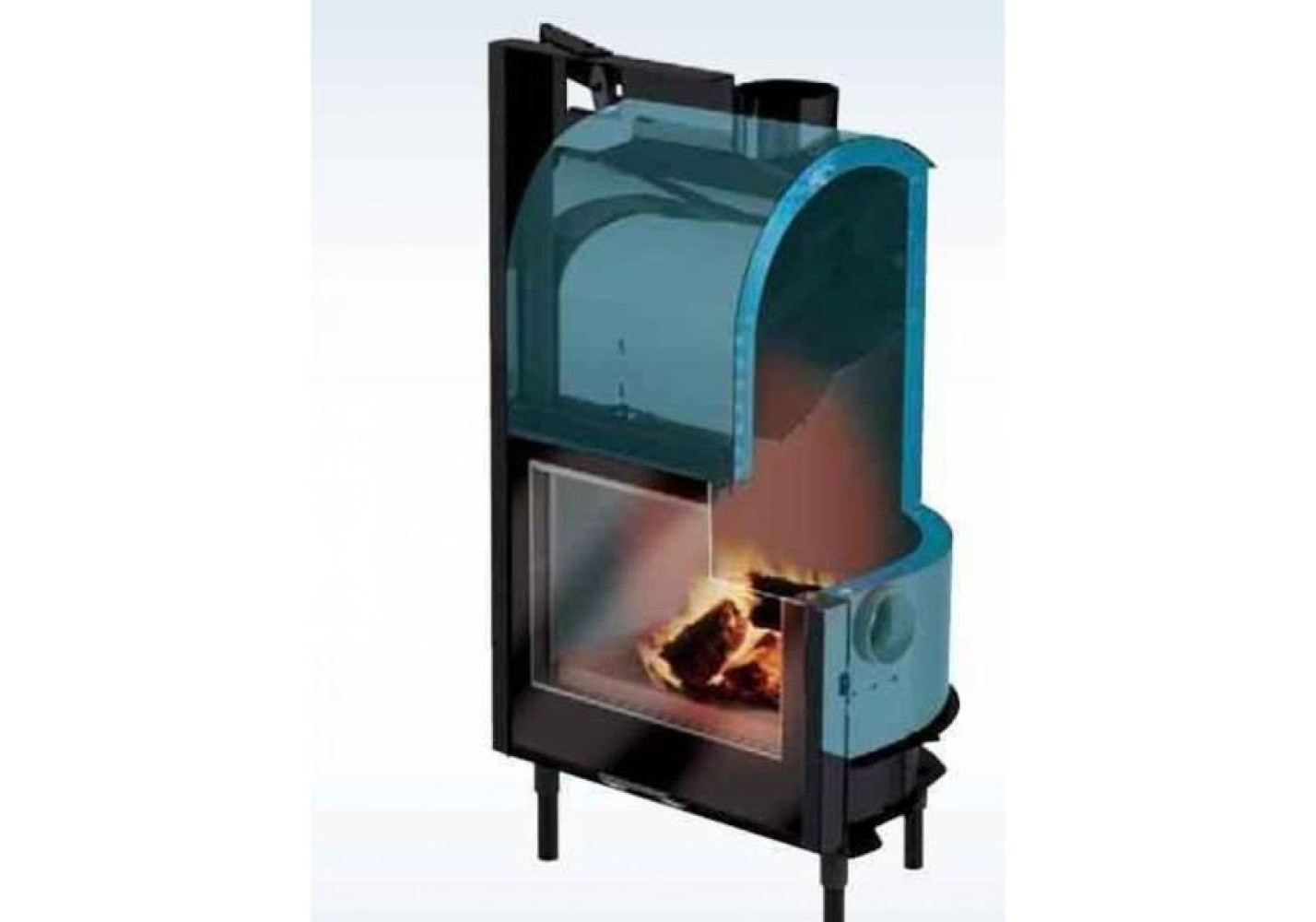

Каминная топка с водяным контуром H2Oceano - дровяной камин, отличающийся тем, что котел полностью обволакивает топку, увеличивая поверхность обмена.

Вода нагревается вокруг и над топкой и подается на радиаторы и панели напольного отопления по всему дому, при этом эффективность использования воды составляет более 80 %. Стальной очаг также подходит для приготовления пищи.

Выпускаются в версиях с открытым и закрытым резервуаром (CS), с теплоотводящим змеевиком и предохранительным клапаном.

Для версии CS необходимо установить гидравлический комплект для закрытого резервуара, который включает все гидравлические компоненты.

- Топка из стали и чугуна, также подходит для приготовления пищи

- Верхний дымоотвод Ø 18 см

- Рама из толстой стали

- Система дожигания

- Соединение с заслонкой и регулятором для забора наружного воздуха

- Соединение для вертела

- Теплоотводящий змеевик и клапан (версия CS)

ОПЦИОНАЛЬНО

- Подъемные ножки

- Вертел в сборе

- Внешняя воздухозаборная решетка

- Термостатический клапан управления подачей воздуха для горения

- Рамка с коническим контуром горловины

- Предварительно собранные гидравлические комплекты

- Опора комплекта

ПРИНЦИП РАБОТЫ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Каминные топки с водяным контуром предназначенные для получения горячей воды путем сжигания древесины.

Полученная горячая вода подается на радиаторы (высокотемпературные) или на панели теплого пола (низкотемпературные) во всем доме.

С помощью специальных комплектов отопительные камины также способны производить бытовую горячую воду для ванных комнат и кухни, которая также может храниться в специальных бойлерах, чтобы всегда быть доступной при желаемой температуре.

Их можно интегрировать в комплексные системы с солнечными батареями, настенными газовыми котлами, воздухонагревателями и т. д. для создания самых современных систем отопления.

Каминные топки с водяным контуром также могут быть подключены к существующей системе отопления с открытым или закрытым расширительным баком.

Для различных вариантов установки предлагаются многочисленные комплекты.

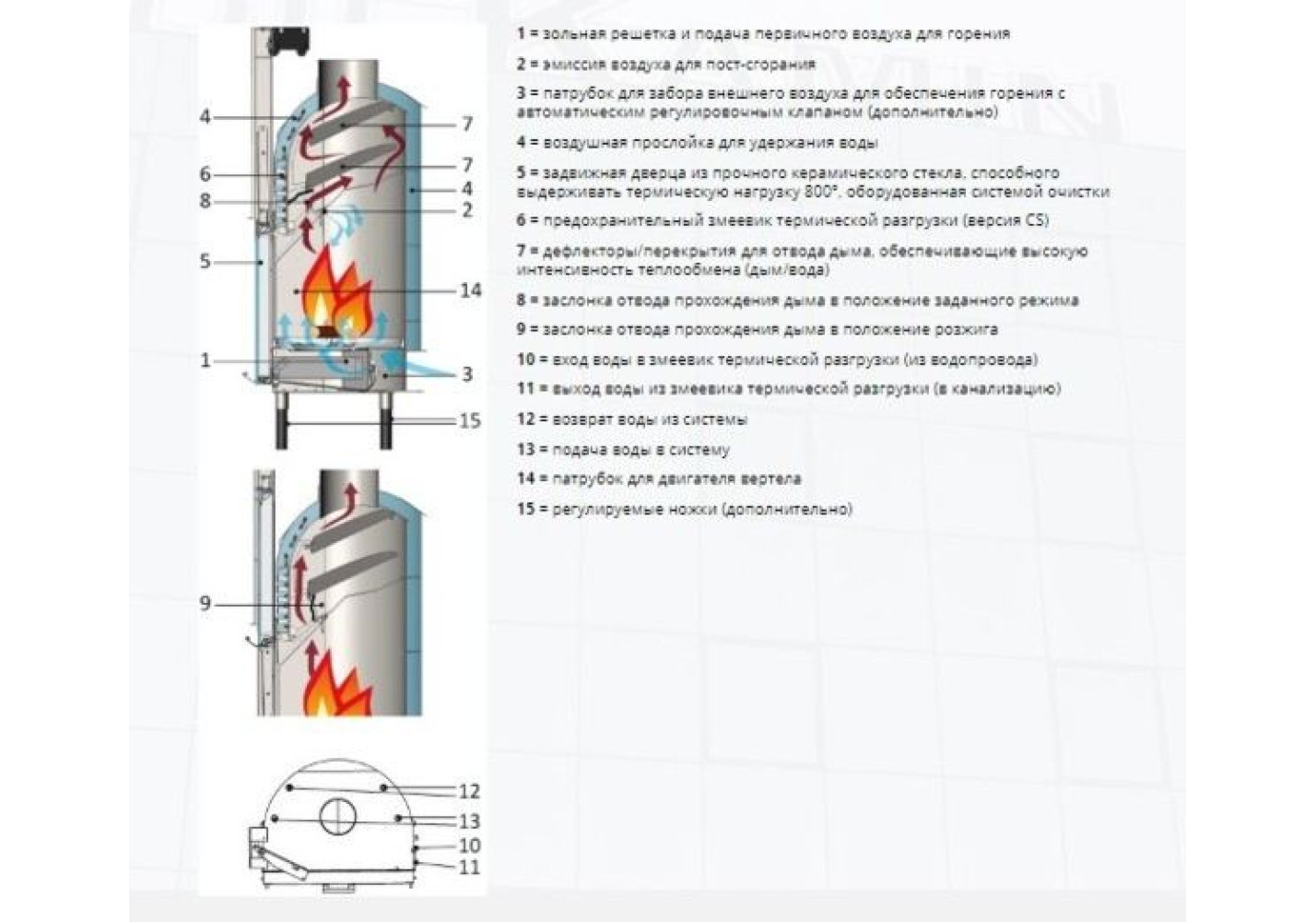

ОРИЕНТИРОВОЧНАЯ ФУНКЦИОНАЛЬНАЯ СХЕМА

Конкретные схемы отдельных моделей приведены в прилагаемом к изделию техническом паспорте

1 = решетка для забора золы и первичного воздуха для горения

2 = воздухозаборник для дожигания

3 = забор наружного воздуха для горения, с клапаном автоматического регулирования (опция)

4 = обволакивающая полость для удержания воды

5 = поднимающаяся и опускающаяся дверца из керамического стекла, устойчивая к тепловому удару 800°, оснащенная системой очистки

6 = предохранительный змеевик для теплового разряда (версия CS)

7 = дефлекторы/заслонки потока дымовых газов для обеспечения высокого теплообмена (дымовые газы/вода)

8 = заслонка отклонения пути дымовых газов в рабочем положении

9 = заслонка отклонения пути дымовых газов в положении запуска горения

10 = вход воды в теплообменник (из водовода)

11 = выход воды из теплообменника (в канализацию)

12 = возврат воды из системы

13 = подача воды из системы

14 = подключение двигателя вертела

15 = регулируемые ножки (опция)
